Những nguyên lý hoạt động của máy hàn điện tử phổ thông

Hiểu được nguyên lý của máy hàn điện tử, bạn sẽ có thêm kiến thức hữu ích, mới biết cách sử dụng đúng cách và ứng dụng hết được tính năng của chiếc máy hàn và bảo dưỡng máy hàn được lâu bền nhất. Vì vậy trong bài viết này điện máy Thanh Phong xin trình bày các nguyên lý hoạt động của hai loại máy hàn điện phổ thông hiện nay, giúp các bạn có sự lựa chọn và mua một chiếc máy hàn ưng ý phục vụ nhu cầu của mình tốt nhất.

Nguyên lý 2 loại máy hàn điện phổ thông hiện nay

Máy hàn điện trên thị trường có rất nhiều loại, sử dụng điện áp 1 pha 220V đến loại sử dụng điện áp 3 pha 380V, chức năng và tiện lợi khác nhau, hai loại được sử dụng phổ biến hiện nay phải kể đến là máy hàn có lõi từ di động MBA và máy hàn có bộ tự cảm riêng.

Máy hàn có lõi từ di động MBA

Với máy hàn có lõi từ di động để điều chỉnh cường độ dòng điện để hàn người ta sẽ thay đổi lõi từ di động (2), lúc này lõi từ di động (2) sẽ đi vào gông từ (1), điều này sẽ khiến cho từ thông tản sẽ tăng lên và dòng điện hàn sẽ bị giảm xuống, nếu muốn dòng điện hàn tăng lên ta sẽ làm ngược lại, ta sẽ cho lõi từ (2) đi ra khỏi gông từ (1) thì từ thông tản giảm, hình minh họa:

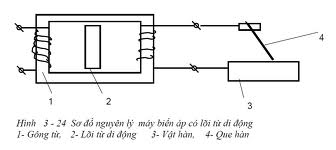

Minh họa nguyên lý của máy hàn lõi từ di động

Máy hàn có bộ tự cảm riêng

Máy hàn có bộ tự cảm riêng có từ thông tản lớn và sử dụng dòng điện áp xoay chiều, khi dòng điện tăng, từ thông qua bộ tự cảm sẽ tăng lên, khi đó hiệu điện thế hàn sẽ giảm, và ngược lại.

Lưu ý: độ biến thiên của từ thông phụ thuộc vào khe hở của mạch tự cảm,

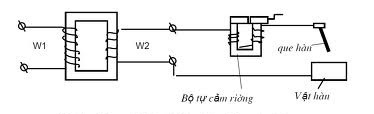

Minh họa nguyên lý của máy hàn có bộ tự cảm riêng

Nguyên lý hoạt động:

Chế độ không tải khi mạch điện ngoài hở

+ Dòng điện không tải: Ih = Ikt = 0 và điện áp không tải: U2 = Ukt = U20

+ Khi MBA hàn làm việc có công thức: Uh = U20 – Utc

+ Với: Utc = Ih.(Rtc +Xtc) hay Ih = Utc/(Rtc +Xtc)

+ Xtc = 2π.f.L

Trong đó:

+ f – ký hiệu tần số dòng điện

+ L – ký hiệu hệ số tự cảm của bộ tự cảm riêng

+ Rtc – ký hiệu điện trở thuần của bộ tự cảm

+ Xtc – ký hiệu trở kháng của bộ tự cảm

+ Ih – ký hiệu dòng điện hàn

Đặc điểm chung của máy hàn điện tử

Đặc điểm chung:

• Máy hàn điện tử hay còn gọi là máy biến áp hạ thế, có điện áp thứ cấp thấp dưới 100V (Ukt <100V) nằm trong khoảng 40V – 80V tùy từng loại máy hàn, để đảm bảo an toàn cho người sử dụng.
• Dòng điện thứ cấp lớn đủ cung cấp nhiệt lượng lớn làm nóng chảy kim loại tức thì khi hàn.
• Máy hàn điện tử có biến áp cấu tạo số vòng dây cuộn thứ cấp ít hơn cuộn sơ cấp, tiết diện dây quấn thứ cấp phải lớn hơn dây quấn sơ cấp, quan trọng hơn số vòng dây cuộn thứ cấp phải thay đổi được để điều chỉnh cường độ dòng điện khi hàn.

Lưu ý chung:

• Hạn chế dòng điện ngắn mạch khi hàn để tránh cho máy bị hư hỏng
• Đối với loại máy hàn điện hồ quang tay có đặc tính đường ngoài cong dốc, do đó , để tạo ra loại đường đặc tính này, người ta thường sử dụng loại máy hàn có bộ tự cảm riêng hoặc chế tạo mạch từ có từ thông tản lớn như máy hàn có lõi từ di động.
• Sử dụng nhiều máy hàn cùng lúc nên trang bị mỗi máy một hệ thống cấp điện riêng lẻ, thường xuyên kiểm tra nguồn điện cấp để có biện pháp xử lý kịp thời.
